Thiết kế kiến trúc là gì? Cách đọc hiểu bản vẽ thiết kế đơn giản và chi tiết nhất

Thông thường khi có nhu cầu thiết kế nhà, gia chủ sẽ tìm kiếm kiến trúc sư thiết kế nhà hoặc công ty thiết kế nhằm giúp bạn hoàn chỉnh bản vẽ thiết kế nhà. Ai cũng muốn mình có được một ngôi nhà đẹp, chất lượng và phù hợp với nhu cầu của mình.

Nhưng không nhiều người tìm hiểu về cách để kiểm soát quá trình thiết kế, đặc biệt là thiết kế kiến trúc. Khiến cho quá trình thiết kế kéo dài và cuối cùng kết quả lại không đạt như kỳ vọng của bạn và gia đình mình. Đôi khi còn mang những bực bội vào người và có thể thay đổi nhiều kiến trúc sư khác nhau làm mất thêm thời gian thiết kế.

Bên cạnh đó, nhiều gia chủ rất lo lắng về chất lượng thi công nhưng lại không quan tâm đến việc đọc hiểu bản vẽ thiết kế dẫn hay không có kinh nghiệm để ra quyết định đúng với những thay đổi thực tế tại công trình và ảnh hưởng đến chất lượng hay tính thẩm mỹ của công trình.

Do đó, bài viết này Daibau sẽ giúp bạn hình dung được thiết kế kiến trúc là gì và cách đơn giản nhất giúp bạn đọc hiểu bản vẽ thiết kế. Nếu bạn là đang chuẩn bị xây nhà và muốn quá trình xây dựng ngôi nhà đạt được kết quả tốt nhất, đừng bỏ lỡ bài viết này

Thiết kế kiến trúc là gì?

Thiết kế kiến trúc là việc bố trí không gian kiến trúc, kết cấu, điện nước,...nhằm đáp ứng nhu cầu sử dụng và tiêu chuẩn mỹ thuật, kỹ thuật của một công trình. Đây được coi là kim chỉ nam giúp các nhà thầu xây dựng và gia chủ hiện thực hồ sơ giấy thành một ngôi nhà hoàn chỉnh.

Hiểu đơn giản hơn, trong bản vẽ thiết kế nhà hoàn chỉnh sẽ có 2 bản vẽ khác nhau. 1 là bản thiết kế kiến trúc - là bản vẽ 2D thể hiện chi tiết hình dáng, kích thước và phần kết cấu, điện nước của ngôi nhà. 2 là bản vẽ thiết kế nội thất - là bản vẽ 3D nội thất trong nhà, thể hiện chi tiết phần nội thất và trang trí bên trong ngôi nhà. Bản vẽ thiết kế kiến trúc là bản vẽ không thể thiếu nếu bạn muốn xây dựng ngôi nhà.

Hiện nay, thiết kế kiến trúc hiện đại hướng đến việc kiến tạo nên không gian sống mang cá tính riêng của gia chủ, cũng như thúc đẩy việc tối ưu hóa không gian và mang đến một không gian sống khiến gia chủ đạt được sự thoải mái và tiện nghi.

Bộ hồ sơ thiết kế kiến trúc gồm những gì?

Để giúp bạn hình dung rõ hơn về thiết kế kiến trúc để lựa chọn dịch vụ thiết kế phù hợp với ngôi nhà của mình. Chúng ta sẽ xem một bộ hồ sơ thiết kế kiến trúc sẽ bao gồm những nội dung gì?

• Đầu tiên, khi nhận bản vẽ thiết kế kiến trúc gia chủ sẽ thấy ngay ảnh 3D mặt tiền của ngôi nhà. Hình ảnh này giúp bạn hình dung được ngôi nhà tương lai của bạn sẽ trông như thế nào.
• Tiếp đến là những bản vẽ mặt bằng bố trí công năng các tầng, mặt cắt, mặt đứng của ngôi nhà. Những bản vẽ này sẽ thể hiện đầy đủ kích thước, chiều cao, vật liệu trang trí mặt tiền,...
• Sau đó là bản vẽ kết cấu gồm phần móng, cột, dầm, sàn, cầu thang và bản thiết kế điện nước sử dụng trong ngôi nhà.

Đơn giá thiết kế kiến trúc

Hiện nay, đơn giá thiết kế kiến trúc nhà ở tiêu chuẩn dao động từ 120,000 - 220,000 vnđ/m2. Tùy vào từng đơn vị thiết kế, phong cách thiết kế và những dịch vụ bổ sung đi kèm.

Thông thường, báo giá sẽ bao gồm dịch vụ xin phép xây dựng và kèm theo bản dự toán chi phí xây dựng chi tiết.

Nếu bạn đang cần báo giá thiết kế kiến trúc, đừng quên GỬI YÊU CẦU cho Daibau. Dịch vụ này hoàn toàn miễn phí và rất nhanh chóng bạn sẽ có được những báo giá tốt nhất từ những đối tác quanh khu vực của bạn.

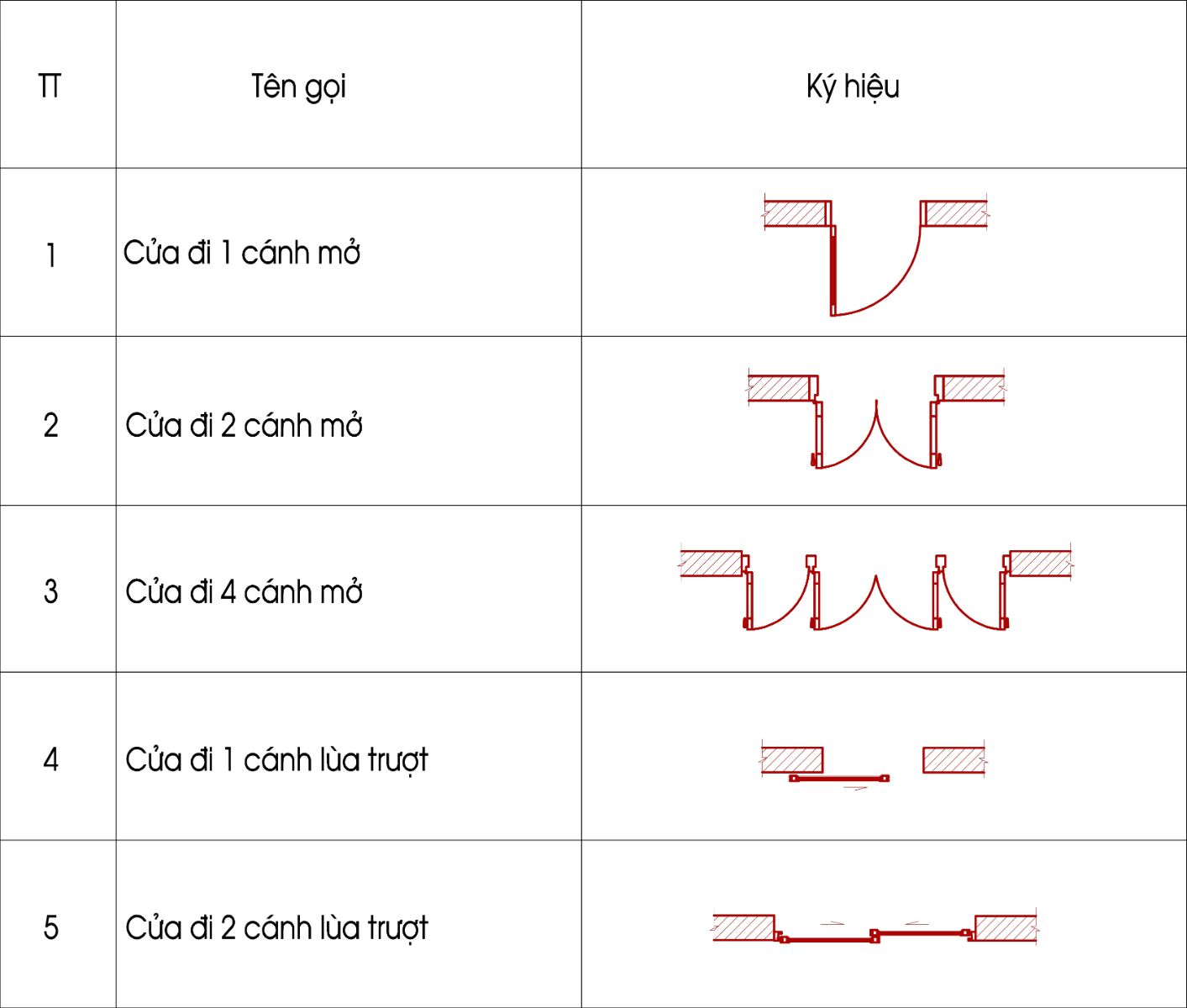

Cách đọc hiểu ký hiệu trong bản thiết kế kiến trúc

Khi nhận được bản thiết kế, bạn cần phải mở ra cuối trang để hiểu về ký hiệu trong bản vẽ thiết kế. Vì bản thiết kế có rất nhiều ký hiệu và trong bản vẽ sẽ không thể thể hiện được chi tiết các ký hiệu. Dù các kiến trúc sư vẫn sẽ ghi chú những lưu ý quan trọng. Việc hiểu được ký hiệu sẽ giúp việc đọc bản vẽ trở nên đơn giản hơn.

Bạn chỉ cần liếc qua để hình dung được những ký hiệu đơn giản, trong quá trình đọc bản vẽ bạn cứ mở lại trang ký hiệu để tham khảo. Không cần phải ghi nhớ cho phức tạp.

Cách đọc hiểu bản thiết kế đơn giản và chi tiết nhất

Trong bản vẽ thiết kế sẽ thể hiện rất nhiều thuật ngữ kỹ thuật, để tránh việc khiến việc đọc hiểu bản vẽ đối với gia chủ trở nên khó khăn. Daibau sẽ chỉ ra những nội dung mà gia chủ cần quan tâm chứ không thể hiện chi tiết những nội dung liên quan về mặt kỹ thuật.

Cách đọc hiểu bản vẽ mặt bằng các tầng

Sau bản vẽ 3D phối cảnh mặt tiền của ngôi nhà, bạn sẽ đến với bản vẽ mặt bằng các tầng. Tại bản vẽ này sẽ giúp bạn hiểu được việc bố trí công năng, kích thước từng không gian và chi tiết các cửa trong nhà mình.

Trong quá trình thiết kế, bản vẽ mặt bằng sẽ được gửi cho bạn đầu tiên. Nhằm đảm bảo bạn hài lòng với ý tưởng bố trí của kiến trúc sư thiết kế để tiếp tục hoàn thiện những bản vẽ tiếp theo. Do đó, tại bước này bạn cần phải dành nhiều thời gian hình dung về ngôi nhà, quá trình di chuyển và các không gian chức năng trong nhà. Xem thử bản thiết kế đã đáp ứng được nhu cầu sử dụng cho bạn và các thành viên trong gia đình của mình chưa.

Ví dụ, bố mẹ của bạn lớn tuổi, thì cần bố trí phòng ở tầng trệt để hạn chế di chuyển lên xuống cầu thang gây nguy hiểm, toilet phải gần và cần bố trí sân vườn thoáng mát cho ông bà. Nếu dùng tầng 1 để kinh doanh, thì hãy xem diện tích bao nhiêu là đủ cho nhu cầu kinh doanh hiện tại và tính đến sự mở rộng trong tương lai,....Bạn càng hình dung chi tiết thì bạn càng dễ tìm ra được bản thiết kế hợp lý và hạn chế sự cải tạo sau này.

Để đọc hiểu bản vẽ mặt bằng các tầng khá đơn giản vì chúng được thể hiện khá rõ ràng. Hãy xem bản vẽ mặt bằng dưới đây để giúp bạn hình dung dễ hơn.

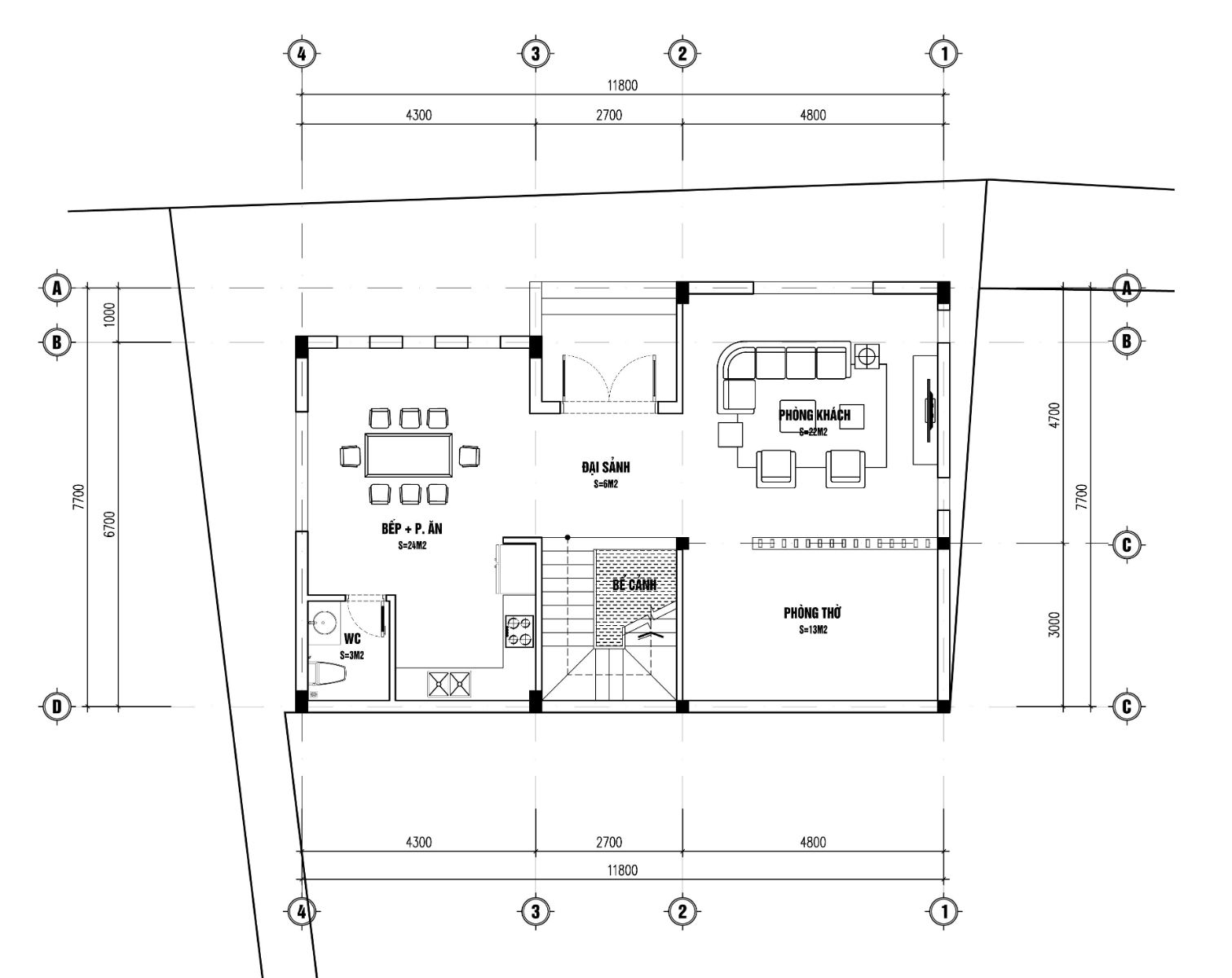

Bản vẽ thiết kế mặt bằng tầng trệt

Bản vẽ thiết kế mặt bằng tầng 1

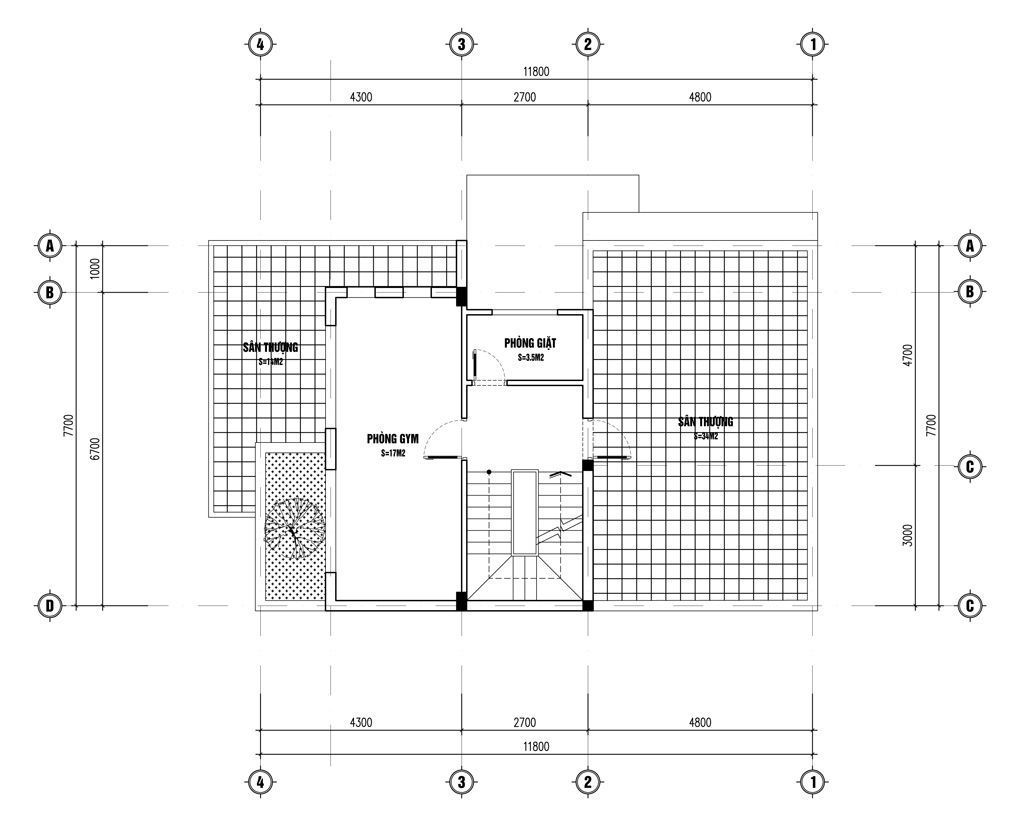

Bản vẽ thiết kế mặt bằng tầng 2

Cách đọc hiểu bản vẽ mặt cắt, mặt đứng

Bản vẽ mặt đứng sẽ thể hiện hình dáng bên ngoài của ngôi nhà. Bao gồm kích thước, chiều cao các tầng và ghi chú thể hiện những vật liệu trang trí mặt tiền ngôi nhà. Giúp bạn kiểm soát được vật liệu và tính thẩm mỹ giống như hình ảnh 3D khiến bạn hài lòng.

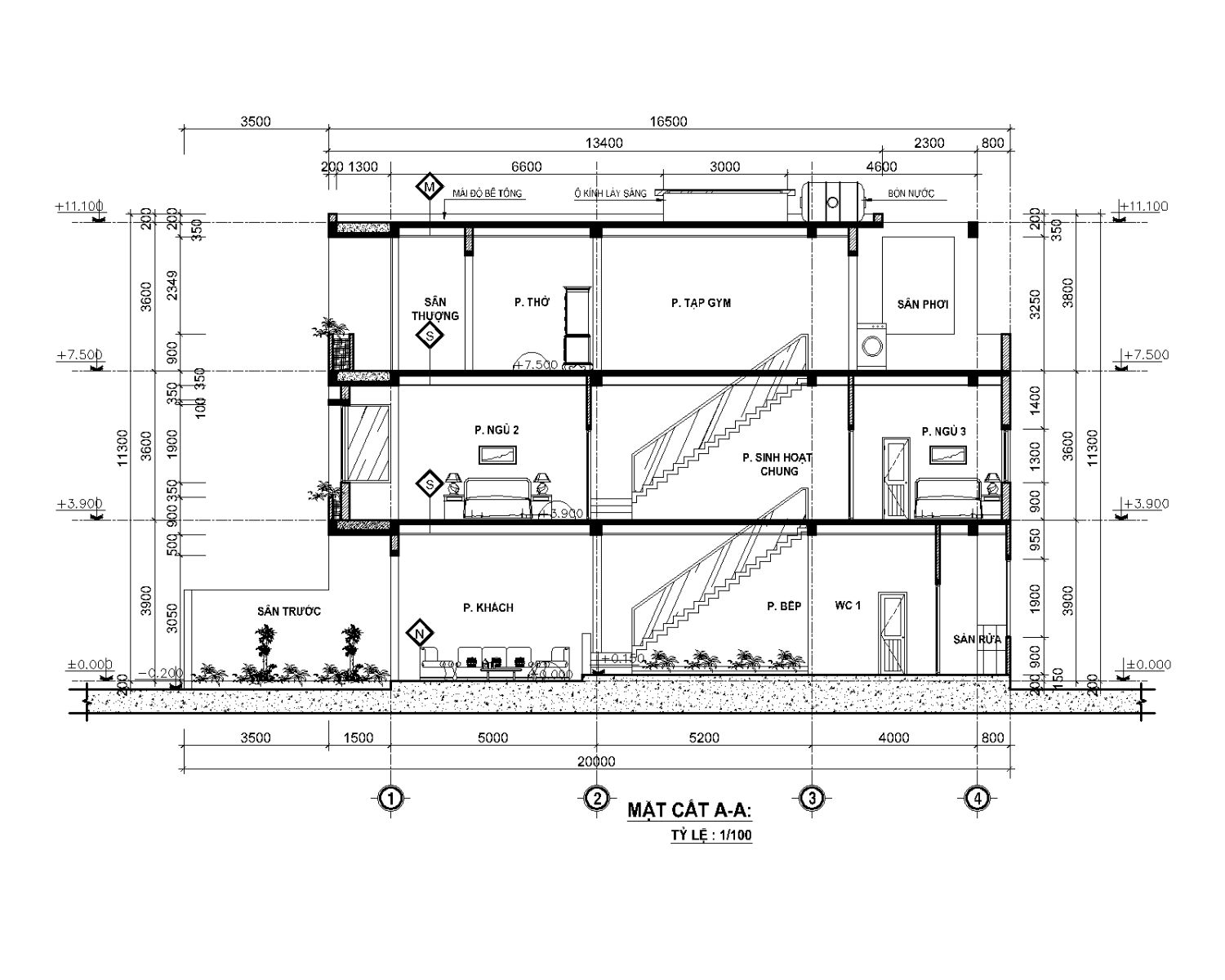

Bản vẽ mặt cắt là mặt cắt ngang của ngôi nhà. Giúp bạn hình dung thêm các không gian bên trong ngôi nhà, kích thước các cửa,...Bản vẽ này cũng sẽ thể hiện đầy đủ hơn những nội dung mà bản thiết kế mặt bằng không thể hiện hết.

Cách đọc hiểu bản vẽ kết cấu

Chúng ta đã bước vào phần kiến thức liên quan đến kỹ thuật - bản vẽ kết cấu. Là bản vẽ thể hiện phần móng, khung cột, dầm, sàn, cầu thang bê tông cốt thép của ngôi nhà. Chúng chính là phần quan trọng thứ 2 đảm bảo ngôi nhà bền vững. Bởi vì người thiết kế có kinh nghiệm đã giúp gia chủ đảm bảo được phần kết cấu chịu lực tốt nên việc còn lại là gia chủ sẽ kiểm soát chất lượng thi công của đơn vị thi công.

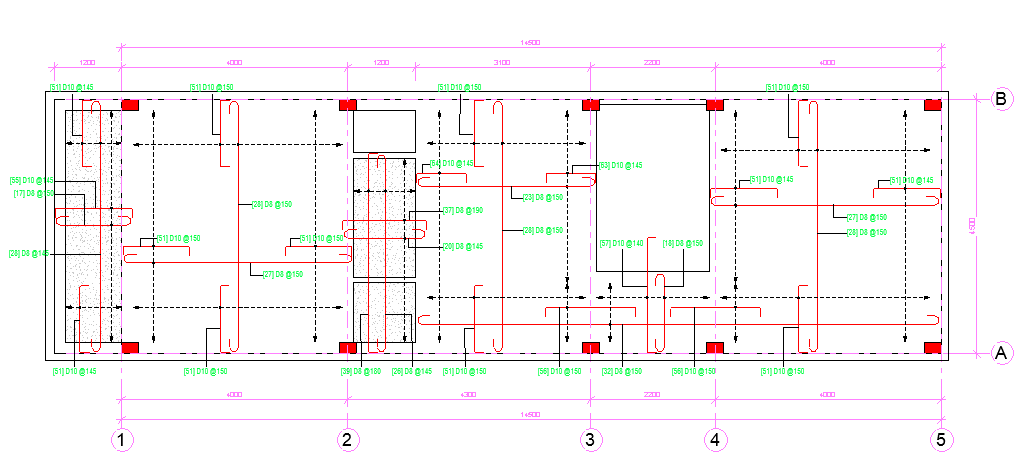

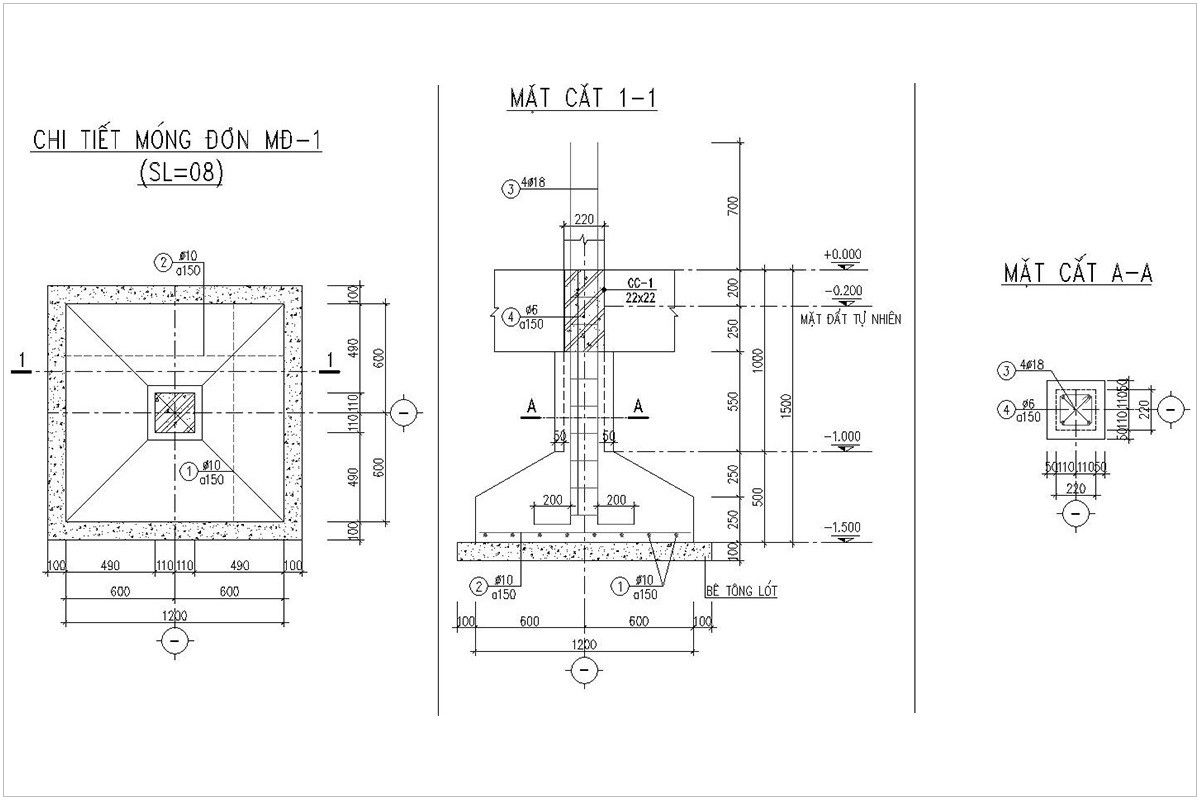

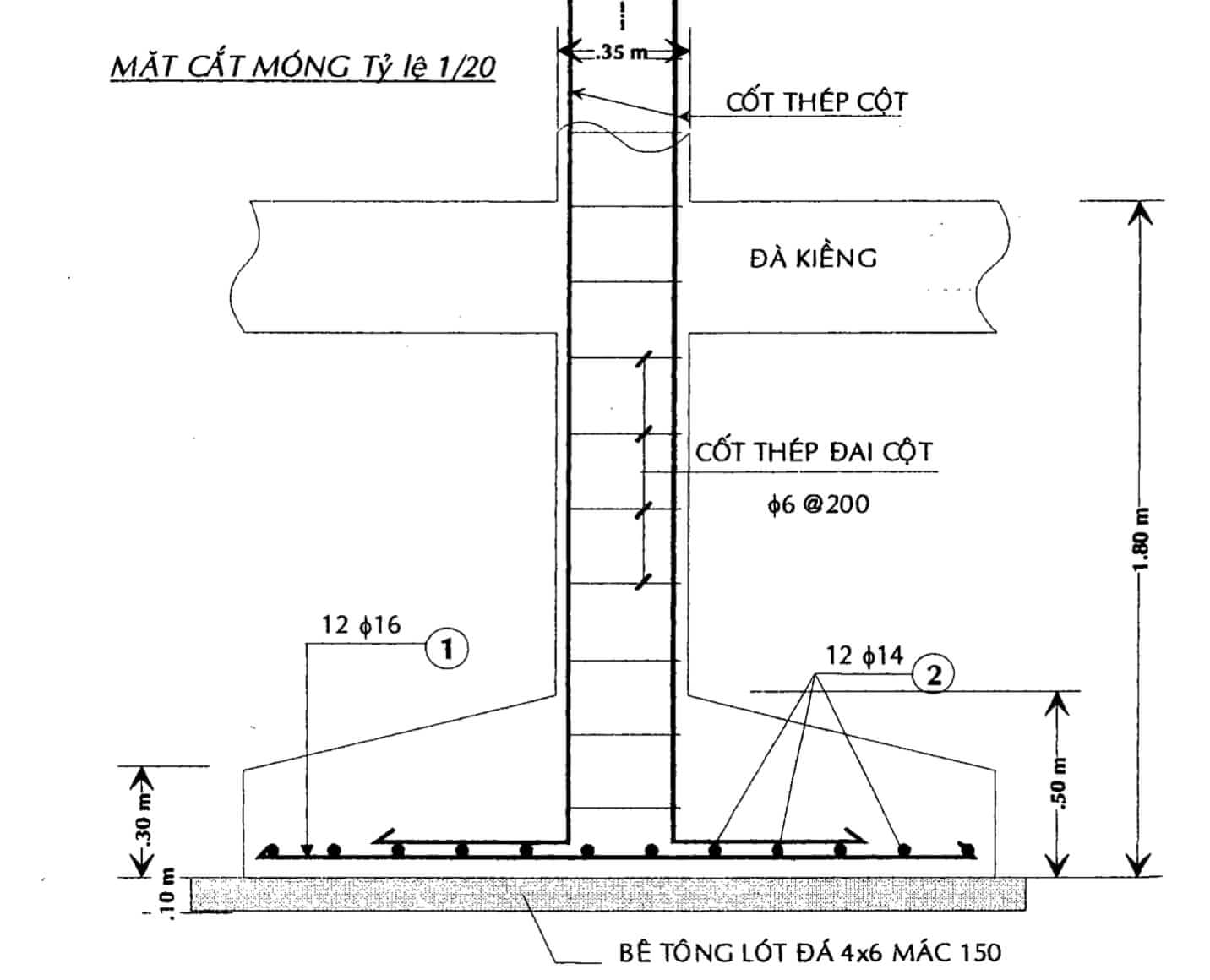

Mỗi loại móng sẽ có cách thể hiện phần móng khác nhau. Nhưng để đơn giản cho đại đa số gia chủ, chúng ta sẽ chọn phân tích bản vẽ móng đơn - loại móng tiêu chuẩn và cơ bản cho nhiều ngôi nhà.

Qua hình ảnh mô tả về bản vẽ kết cấu móng đơn ở trên, chúng ta sẽ biết được kích thước chi tiết của từng cột móng, những loại thép cần sử dụng trong móng và những hạng mục công việc cần thi công của phần móng. Chỉ cần đảm bảo tỷ lệ như trong bản thiết kế kết cấu móng, bạn sẽ kiểm soát được chất lượng thi công.

Tương tự như vậy, bạn sẽ tiếp tục đọc hiểu đến bản vẽ phần kết cấu cột, dầm, sàn, cầu thang.

Tuy nhiên, trong quá trình thi công nếu có sự cố kỹ thuật liên quan đến phần kết cấu, bạn có thể liên hệ với kiến trúc sư thiết kế và cả nhà thầu thi công để tìm ra giải pháp phù hợp.

Cách đọc bản vẽ điện, nước

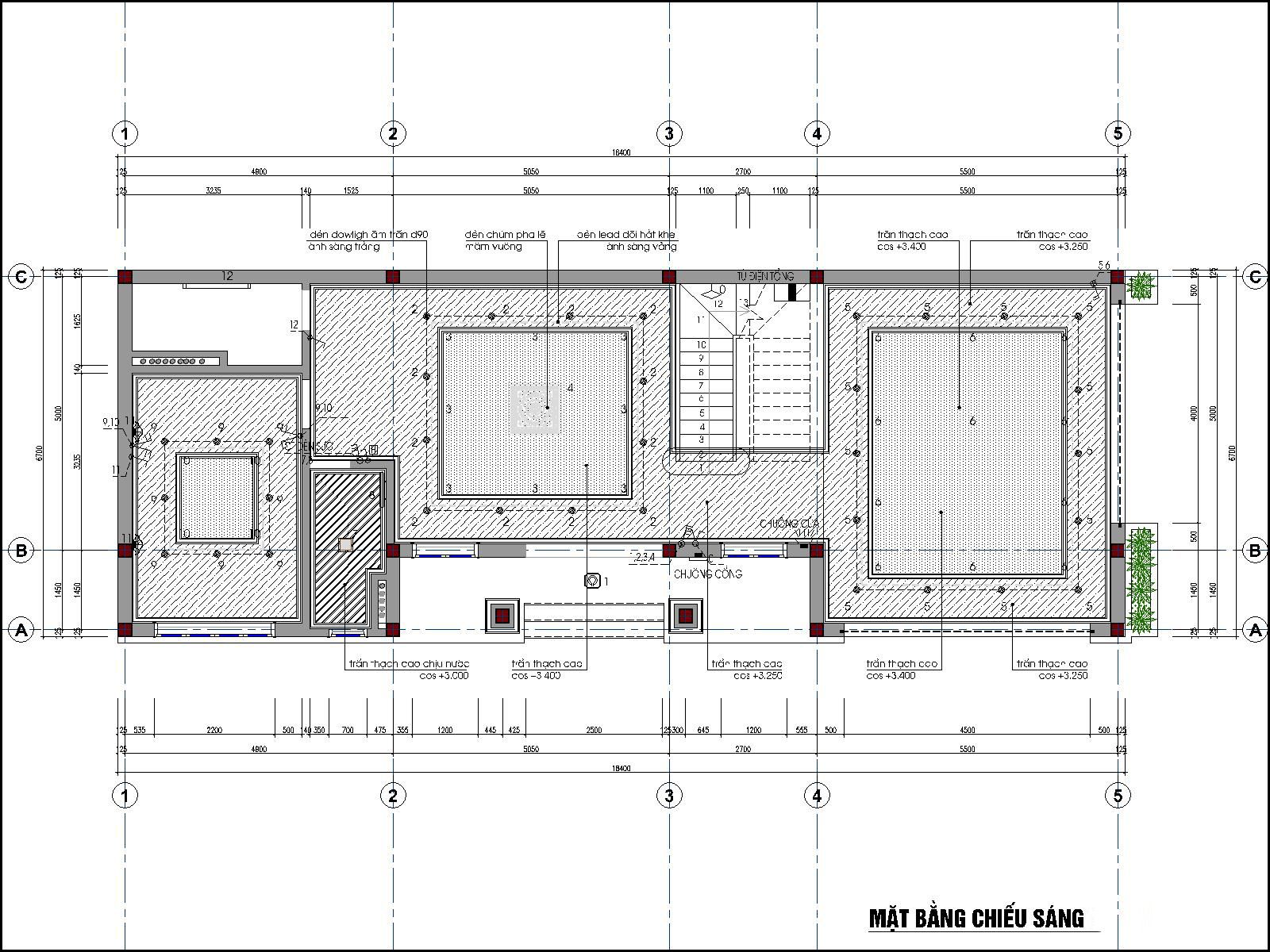

Bản vẽ hệ thống điện sẽ thể hiện chi tiết sơ đồ phân phối điện trong nhà, mặt bằng điện các tầng và thống kê vật liệu điện được sử dụng trong công trình

Ở bản vẽ này, gia chủ sẽ quan tâm đến sơ đồ phân phối điện trong nhà. Chúng bắt nguồn từ đâu và kết thúc ở đâu, sự phân bố sơ đồ điện đã đảm bảo được nhu cầu sử dụng và yếu tố an toàn điện cho ngôi nhà hay chưa. Bản vẽ hệ thống điện cũng là một bản vẽ khá dễ để đọc hiểu. Vì chúng đã được thể hiện rất chi tiết như ví dụ dưới đây.

Nếu công trình cao tầng hoặc tòa nhà, bạn sẽ cần yêu cầu thêm bản vẽ hệ phòng cháy chữa cháy, hay nhà hàng thì cần bản vẽ bố trí cấp gas cho bếp….

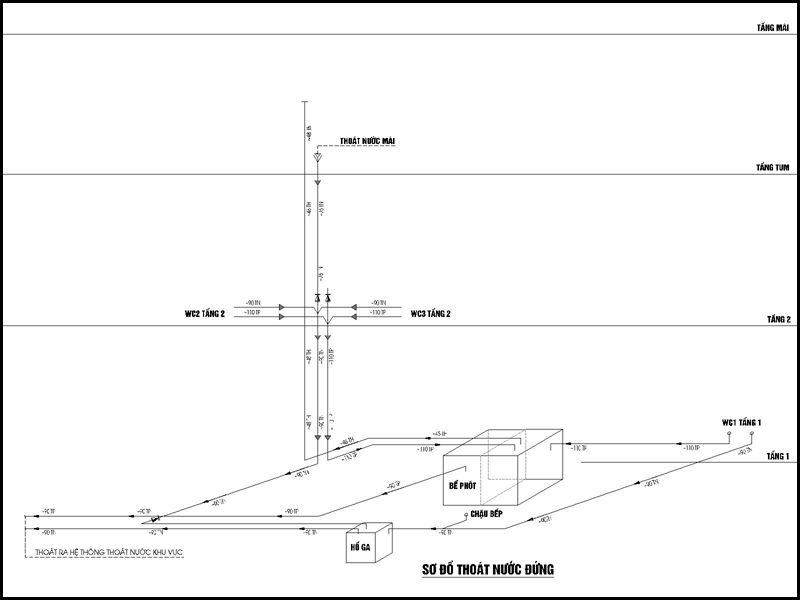

Bản vẽ hệ thống cấp thoát nước trong nhà cũng sẽ bố trí sơ đồ cấp và thoát nước toàn nhà, các tầng và cả bảng thống kê vật liệu

Đối với bản vẽ thiết kế hệ thống cấp thoát nước, gia chủ cần quan tâm đến vị trí và cách đi đường ống nước trong nhà. Đường ống nước cần cố gắng đi càng thẳng càng tốt và sử dụng loại ống phù hợp để việc cấp và thoát nước trở nên dễ dàng hơn. Tránh tình trạng tắt nghẽn sau thời gian sử dụng. Và gia chủ cũng lưu ý đến hệ thống thoát nước mưa, nhằm giúp cho sàn mái, sân thượng, ban công không trữ nước quá lâu sẽ dễ bị thấm sàn.

Hy vọng bài viết này đã giúp bạn có thể an tâm hơn mỗi khi có dự định xây dựng nhà hay đang tìm giải pháp để khiến quá trình thiết kế ngôi nhà đạt được thành công tốt đẹp. Nhân tiện, nếu bạn đang tìm kiếm kiến trúc sư thiết kế kiến trúc nhà. Daibau có thể giúp bạn tìm kiếm báo giá của những đơn vị thiết kế kiến trúc hay kiến trúc sư uy tín nhất quanh khu vực của bạn. Nếu bạn đã sẵn sàng, hãy GỬI YÊU CẦU cho Daibau và để chúng tôi mang đến những báo giá tốt nhất cho bạn.
