Khi bắt tay vào xây dựng cơ sở sản xuất, bản vẽ thiết kế nhà xưởng chuẩn xác chính là chiếc chìa khóa quyết định sự thành bại của toàn bộ dự án.
Thực tế cho thấy, nếu làm qua loa ở bước lên bản vẽ, bạn sẽ phải trả giá bằng rất nhiều tiền mặt. Nhẹ thì lãng phí hàng tỷ đồng để mua thêm sắt thép dư thừa, lối đi lại trong xưởng sắp xếp lộn xộn làm chậm tiến độ làm việc, hoặc tháng nào cũng xót ruột vì hóa đơn tiền điện tăng vọt do xưởng quá nóng và tối. Nặng hơn, xưởng xây xong có thể bị "đắp chiếu", không thể đi vào hoạt động chỉ vì bản vẽ ban đầu không đạt tiêu chuẩn an toàn Phòng cháy chữa cháy (PCCC).
Vậy thì vấn đề nằm ở đâu và với vai trò là CĐT, bạn nên quan tâm những hạng mục nào? Hãy cùng Daibau giải đáp ở ngay bên dưới
Nội dung bài viết

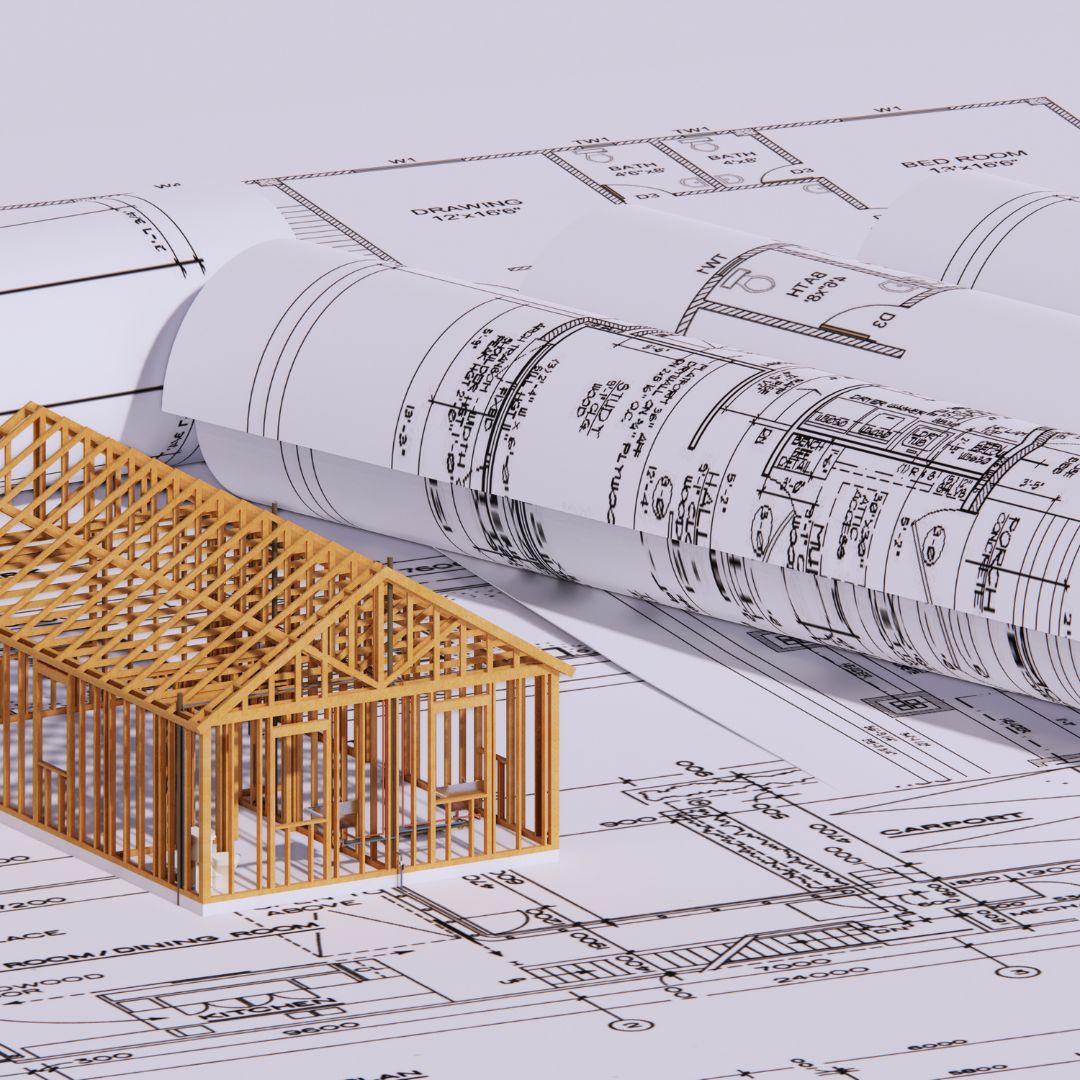

Thiết kế nhà xưởng tiêu chuẩn gồm những hạng mục nào?
Một bộ hồ sơ thiết kế nhà xưởng tiêu chuẩn, đủ điều kiện để xin giấy phép xây dựng bắt buộc phải bao gồm 4 phần chính: Thiết kế kiến trúc (sơ đồ bố trí không gian), Thiết kế kết cấu (khung sắt thép và nền móng), Thiết kế cơ điện (hệ thống điện, nước, thông gió) và Thiết kế Phòng cháy chữa cháy (PCCC).
1. Bản vẽ Kiến trúc (Sắp xếp không gian làm việc): Đây là bước giải bài toán năng suất. Kỹ sư sẽ bố trí xem khu vực nào đặt máy móc, chỗ nào làm kho, cửa nhập hàng và xuất hàng nằm ở đâu. Mục tiêu là tạo ra một luồng di chuyển trơn tru, giúp công nhân và xe nâng đi lại thuận tiện nhất, không bị vướng víu hay ách tắc.
2. Bản vẽ Kết cấu (Khung xương chịu lực): Khâu này quyết định độ vững chắc và cả túi tiền của bạn. Người thiết kế phải tính toán chính xác nền đất này cần ép cọc sâu bao nhiêu, dùng cột thép to cỡ nào để nhà xưởng chịu được gió bão, và nền bê tông phải dày bao nhiêu để máy móc nặng rung lắc không làm nứt nền.
3. Bản vẽ Cơ điện - M&E: Bao gồm việc bố trí toàn bộ mạng lưới điện công suất lớn để chạy máy, hệ thống cấp thoát nước sinh hoạt và sản xuất. Đặc biệt, nó bao gồm cả thiết kế cửa lấy gió, lam chắn nắng và quạt hút mái để đảm bảo bên trong xưởng luôn mát mẻ, sáng sủa, giúp công nhân không bị mệt mỏi.
4. Bản vẽ PCCC: Không có bản vẽ này, xưởng của bạn sẽ không thể hoạt động. Nó thể hiện rõ vị trí lối thoát hiểm, lối đi đủ rộng cho xe cứu hỏa chạy vòng quanh xưởng, vị trí đặt bể chứa nước ngầm và hệ thống vòi phun tự động để dập lửa ngay khi có sự cố.
Bảng báo giá thiết kế nhà xưởng công nghiệp (Cập nhật 2026)
| Quy mô & Loại hình nhà xưởng | Đơn giá (VNĐ/M2) | Ghi chú chi tiết |
| 1. Nhà xưởng tiền chế đơn giản (Kho bãi) | 40,000 - 60,000 | Thường chỉ có phần khung thép, mái tôn và nền bê tông cơ bản. Phù hợp làm kho chứa hàng, gara xe, không có máy móc vận hành nặng hay yêu cầu đặc biệt. |
| 2. Nhà xưởng sản xuất tiêu chuẩn | 60,000 - 90,000 | Cần tính toán chịu lực cho hệ thống dầm cẩu trục (cầu trục nâng hàng) bên trong, có văn phòng điều hành đi kèm và hệ thống điện nước phục vụ dây chuyền sản xuất máy móc vừa và nhỏ. |
| 3. Nhà xưởng đặc thù (Yêu cầu cao) | 100,000 - 150,000 + | Các xưởng sản xuất thực phẩm, dược phẩm (cần chuẩn phòng sạch Cleanroom), xưởng sản xuất linh kiện điện tử, kho lạnh bảo quản hoặc xưởng nhiều tầng. Đòi hỏi kỹ sư có chuyên môn rất sâu. |
3 Yếu tố cốt lõi làm thay đổi đơn giá thiết kế của bạn:
- Diện tích tổng thể: Nếu bạn xây dựng khu nhà xưởng với diện tích càng lớn (trên 5.000m² - 10.000m²), đơn giá tính theo mét vuông sẽ càng được giảm giá và tối ưu hơn so với những xưởng nhỏ (dưới 1.000m²).
- Hồ sơ thiết kế PCCC: Đây thường là một hạng mục báo giá độc lập hoặc được cộng gộp vào gói tổng. Tùy thuộc vào ngành nghề sản xuất của bạn có dễ cháy nổ hay không (ví dụ: xưởng gỗ, may mặc sẽ bị áp chuẩn PCCC khắt khe và đắt đỏ hơn xưởng cơ khí sắt thép).
- Hồ sơ xin phép xây dựng: Nhiều đơn vị tư vấn thiết kế sẽ tặng kèm hoặc tính phí ưu đãi cho việc chạy hồ sơ xin giấy phép xây dựng và thẩm duyệt PCCC nếu bạn ký hợp đồng thiết kế trọn gói với họ.
Việc nắm rõ các con số này giúp bạn không bị "hớ" khi cầm báo giá trên tay. Nhân tiện, nếu bạn cần tìm báo giá thiết kế nhà xưởng ngay tại khu vực của mình, bạn có thể GỬI YÊU CẦU cho Daibau để chúng tôi hỗ trợ bạn. Giải pháp của Daibau hiện tại đang miễn phí và không ràng buộc.
4 "Tử huyệt" trong thiết kế nhà xưởng khiến chủ đầu tư trả giá đắt
Bản vẽ kiến trúc đẹp đến mấy cũng sẽ trở nên vô dụng nếu nó cản trở dòng tiền của doanh nghiệp. Đa số các lỗi thiết kế nhà xưởng không ảnh hưởng ngay khi vừa cắt băng khánh thành, mà chúng sẽ từ từ bòn rút tài chính của bạn trong suốt những năm tháng vận hành sau đó.
Dưới đây là 4 "tử huyệt" chí mạng nhất mà các chủ đầu tư cần phải soi thật kỹ trên bản vẽ trước khi phê duyệt thi công:
1. Tham lam diện tích, phớt lờ hành lang PCCC
Nhiều chủ đầu tư có tâm lý "tấc đất tấc vàng", ép kiến trúc sư phải vẽ phần diện tích xưởng sản xuất hết mức có thể, đẩy sát vách xưởng ra tận mép hàng rào khu đất. Đây là một sai lầm chết người trong bối cảnh các quy chuẩn Phòng cháy chữa cháy (PCCC) hiện hành đang siết cực kỳ chặt.
Khi nộp hồ sơ xin phép, dự án sẽ bị bác bỏ ngay lập tức. Theo quy định, nhà xưởng bắt buộc phải có đường giao thông xung quanh (rộng tối thiểu 3.5m - 4m tùy quy mô) để xe cứu hỏa có thể tiếp cận mọi mặt của công trình khi có hỏa hoạn. Ngoài ra, bạn còn phải chừa không gian ngầm để làm bể chứa nước chữa cháy.
Do đó, hãy hỏi thẳng đơn vị thiết kế ngay trong buổi họp đầu tiên: "Bản vẽ layout (mặt bằng) này đã chừa đủ khoảng lùi pháp lý cho xe chữa cháy chưa?". Đừng để xây xong móng rồi mới ngã ngửa vì không xin được giấy phép.

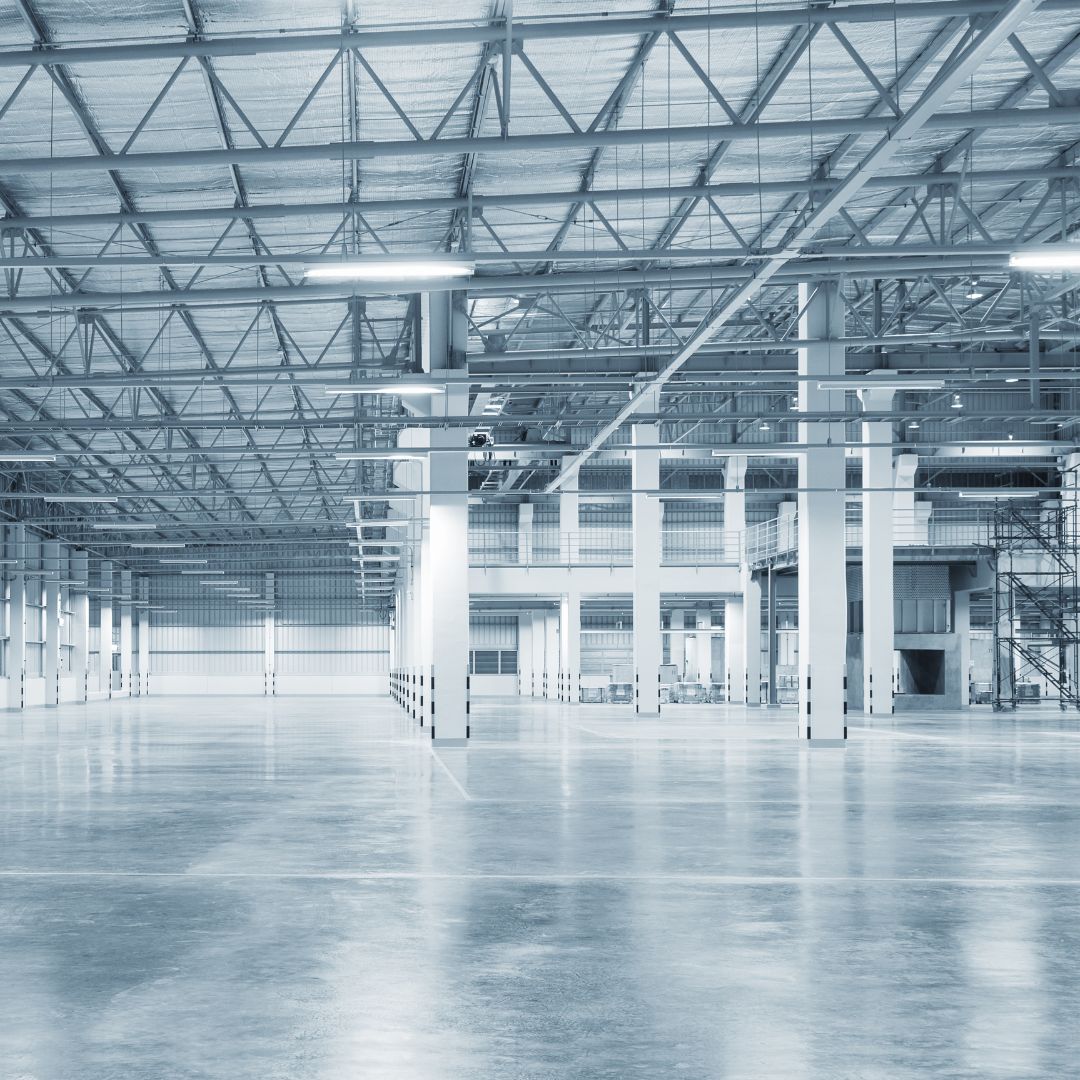

2. Tính toán sai tải trọng nền bê tông (Cạm bẫy sụt lún ngầm)
Nền nhà xưởng không giống như nền nhà ở. Nó phải gánh chịu hai loại lực khủng khiếp: Lực tĩnh (trọng lượng hàng chục tấn của hệ thống máy móc nằm im một chỗ) và Lực động (xe nâng chở hàng hóa chạy tới chạy lui liên tục). Nhiều thiết kế giá rẻ chỉ tính toán qua loa phần lực tĩnh mà quên mất sự tàn phá của lực động.
Do đó, chỉ sau 6 tháng đến 1 năm đi vào hoạt động, nền bê tông bắt đầu xuất hiện các vết nứt chân chim, sau đó sụt lún tạo thành các "ổ gà". Việc sửa chữa nền xưởng lúc này là một cơn ác mộng. Bạn buộc phải dừng toàn bộ dây chuyền sản xuất, di dời máy móc ra ngoài để đào lên đổ lại bê tông. Chi phí dừng hoạt động (downtime) lúc này còn lớn gấp chục lần tiền sửa chữa.
Nên hãy yêu cầu kỹ sư kết cấu trình bày rõ thông số Tải trọng nền (kg/m²). Bạn cần cung cấp chính xác loại xe nâng (trọng tải bao nhiêu tấn) và loại kệ hàng bạn sẽ sử dụng để kỹ sư tính toán lưới thép và độ dày bê tông phù hợp.

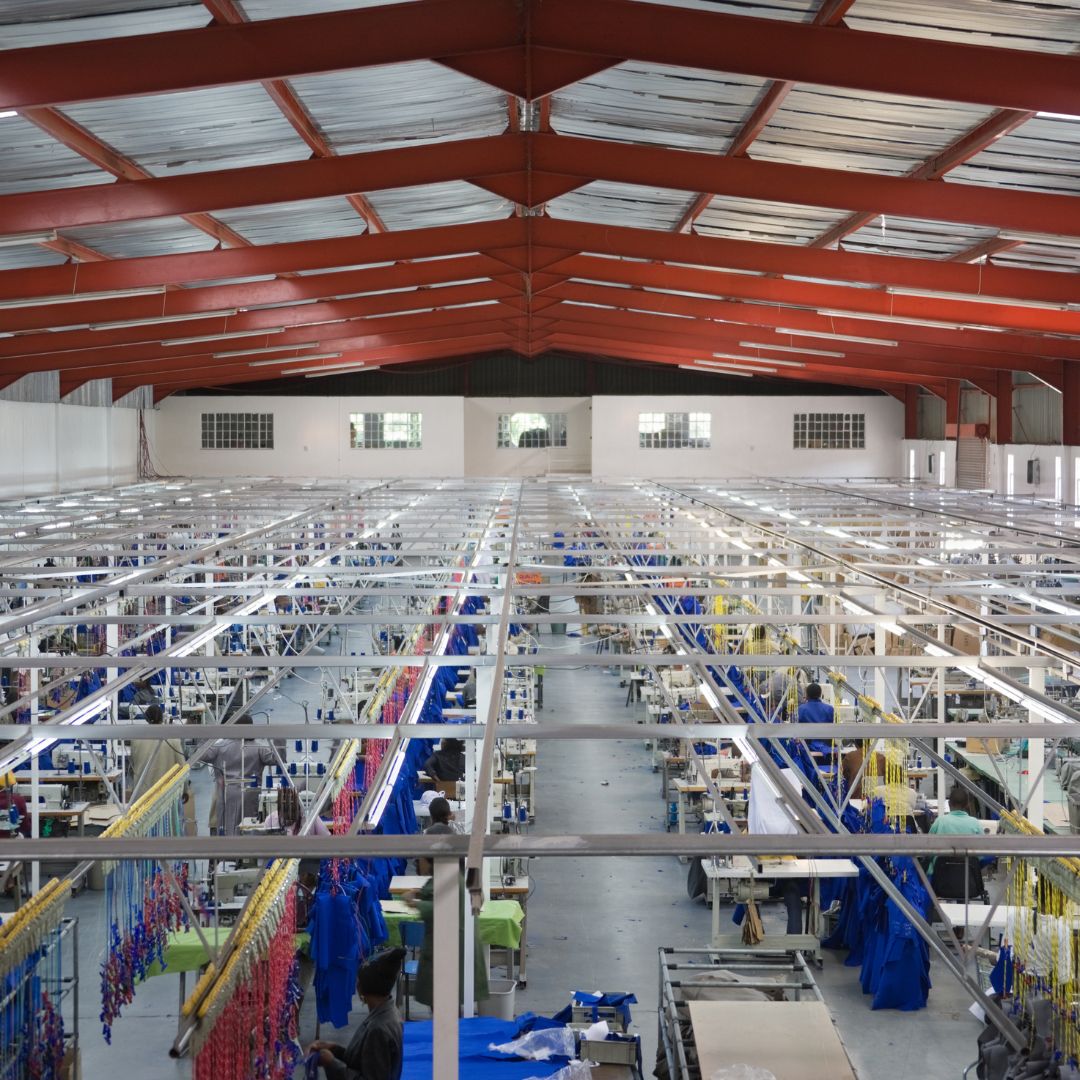

3. Bố trí luồng giao thông chồng chéo (Kẻ thù của năng suất)
Luồng giao thông (Layout dòng chảy) là cách sắp xếp đường đi của nguyên vật liệu và con người trong xưởng. Một thiết kế nghiệp dư sẽ bố trí cửa nhập nguyên liệu đầu vào và cửa xuất thành phẩm nằm cạnh nhau, hoặc đường đi của xe nâng cắt ngang khu vực công nhân đang đứng máy.
Khiến dây chuyền sản xuất bị rối như một đĩa mì Spaghetti. Xe nâng chở hàng chờ đợi nhau, công nhân mất thời gian di chuyển vòng vèo để lấy vật tư. Sự ách tắc này làm giảm 15% - 30% hiệu suất lao động mỗi ngày. Cứ nhân con số đó với số ngày làm việc trong 10 năm, bạn sẽ thấy mình mất bao nhiêu tiền.
Kinh nghiệm là hãy Áp dụng quy tắc "Dòng chảy 1 chiều" (One-way flow). Nguyên liệu đi vào từ cửa A, qua các khâu chế biến theo hình chữ I, chữ U hoặc chữ L, và đi ra ở cửa B mà tuyệt đối không có sự đi lùi hay cắt ngang nào.
4. Bỏ quên "Lam thông gió và khe lấy sáng" (Lỗ hổng đốt tiền điện)
Để tiết kiệm chi phí làm mái, nhiều bản vẽ thiết kế bịt kín mít nhà xưởng bằng tôn, không có hệ thống cửa trời (Monitor) ở nóc mái hay các lam chớp thông gió ở hai bên hông tường. Họ tự tin rằng sẽ lắp quạt công nghiệp và đèn LED để giải quyết.
Nhưng khi vào mùa hè (đặc biệt là những vùng khí hậu nắng nóng từ Miền Trung đến Miền Bắc), nhà xưởng bằng tôn bị bịt kín sẽ biến thành một "lò bát quái" hầm hập với nhiệt độ lên tới 40 độ C. Công nhân mệt mỏi, dễ ngất xỉu, năng suất sụt giảm nghiêm trọng. Quan trọng hơn, bạn sẽ phải mở 100% đèn chiếu sáng và quạt thông gió từ 7h sáng đến 5h chiều. Hóa đơn tiền điện mỗi tháng sẽ ăn cụt vào biên độ lợi nhuận của bạn.
Do đó, trong thiết kế nhà xưởng bắt buộc phải yêu cầu kiến trúc sư thiết kế Cửa mái thông gió (Monitor) để hơi nóng tự nhiên bốc lên và thoát ra ngoài. Đồng thời, xen kẽ khoảng 10% - 15% diện tích mái bằng các tấm tôn nhựa trong suốt (tôn lấy sáng) để tận dụng ánh sáng mặt trời tự nhiên vào ban ngày.

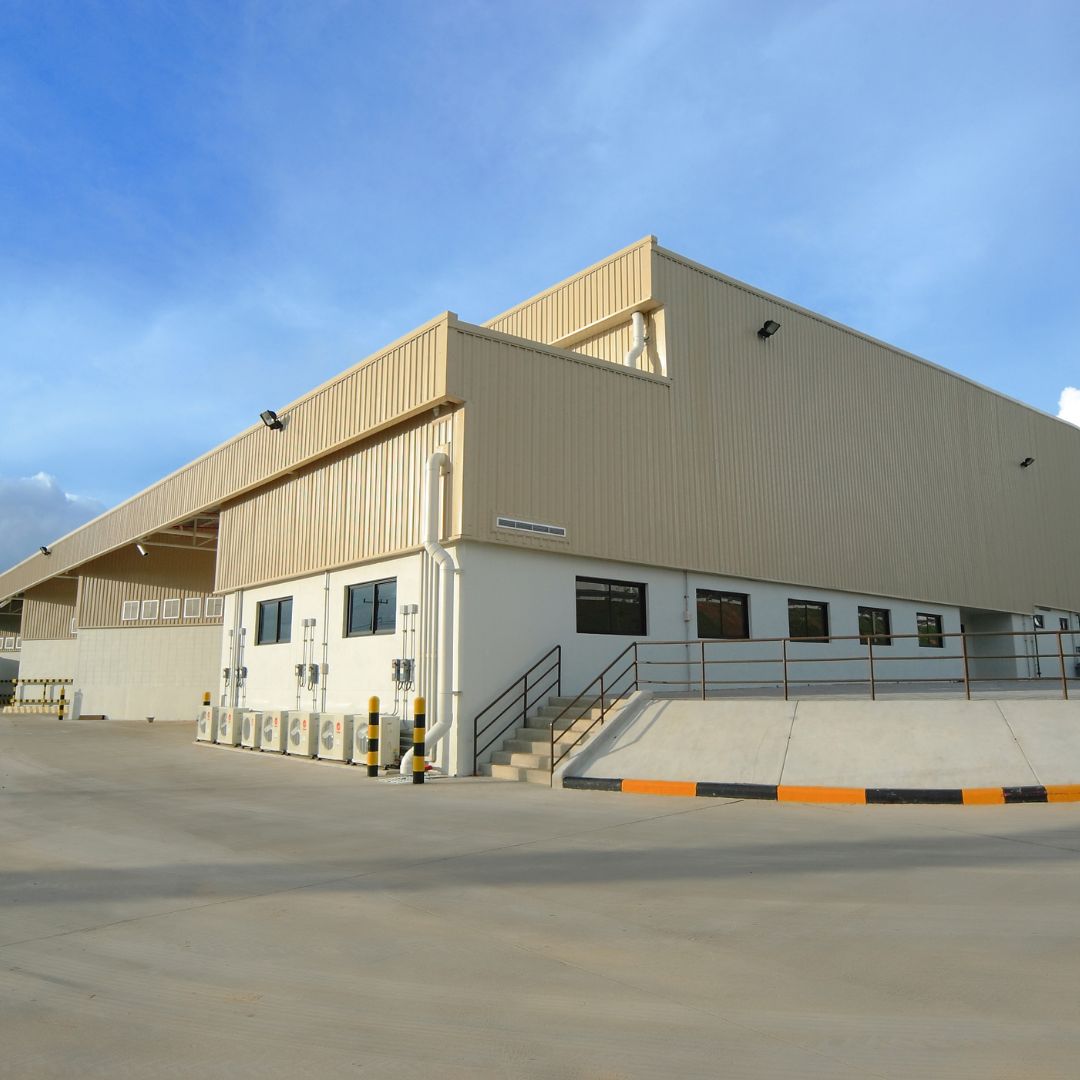

Nên chọn Thép Tiền Chế hay Bê Tông Cốt Thép? Cho Nhà Xưởng
Đứng trước quyết định lựa chọn kết cấu cho nhà xưởng, nhiều chủ đầu tư thường lúng túng. Thực chất, không có vật liệu nào là tuyệt đối tốt nhất, chỉ có vật liệu phù hợp nhất với ngành nghề sản xuất và bài toán thu hồi vốn của doanh nghiệp.
Để dễ dàng đưa ra quyết định chốt hạ, hãy cùng đặt hai mô hình này lên bàn cân:
| Tiêu chí so sánh | Khung Thép Tiền Chế (Zamil) | Bê Tông Cốt Thép |
| Tốc độ thi công | Nhanh. Gia công sẵn tại nhà máy, mang đến công trường chỉ việc lắp ráp bằng bu lông. | Chậm. Phải ghép cốp pha, đan thép, đổ bê tông và chờ hàng tuần để bảo dưỡng trước khi tháo dỡ. |
| Không gian (Nhịp dầm) | Tuyệt vời. Có thể vượt nhịp không gian rộng từ 50m - 90m mà không cần bất kỳ cột chống nào ở giữa xưởng. | Hạn chế. Thường chỉ đạt nhịp 10m - 15m là phải có cột bê tông chống đỡ, gây vướng víu cho luồng di chuyển. |
| Khả năng cơi nới, mở rộng | Rất linh hoạt. Dễ dàng tháo dỡ, mở rộng quy mô, thậm chí có thể "bê" cả nhà xưởng sang một khu đất mới. | Cố định. Rất khó đập phá, cơi nới hoặc thay đổi công năng sau khi công trình đã hoàn thiện. |
| Khả năng chịu lửa (PCCC) | Thép dễ biến dạng, giảm khả năng chịu lực ở nhiệt độ từ 500°C. Bắt buộc phải tốn thêm chi phí sơn/bọc vật liệu chống cháy. | Rất tốt. Bản thân bê tông cốt thép đã là một lớp vỏ bọc chịu lửa và cách nhiệt tự nhiên tuyệt vời. |
| Chi phí nền móng | Tiết kiệm hơn. Trọng lượng tổng thể nhẹ giúp giảm đáng kể chi phí ép cọc và làm móng. | Đắt đỏ hơn. Khối lượng công trình rất nặng nề, đòi hỏi nền móng phải được đầu tư cực kỳ kiên cố. |
Góc Giải Đáp (FAQ) về thiết kế nhà xưởng
1. Thời gian thiết kế và xin phép xây dựng nhà xưởng mất bao lâu?
Thông thường, đội ngũ kỹ sư sẽ mất khoảng 20 đến 30 ngày để hoàn thiện toàn bộ hồ sơ thiết kế bản vẽ thi công. Tuy nhiên, "nút thắt cổ chai" thực sự nằm ở khâu xin phép. Việc nộp hồ sơ xin thẩm duyệt PCCC và chờ cấp Giấy phép xây dựng có thể kéo dài thêm từ 1 đến 2 tháng tùy thuộc vào quy mô và quy định của từng địa phương. Do đó hãy chốt phương án thiết kế trước thời điểm bạn muốn khởi công ít nhất 3 tháng để không bị lỡ nhịp kinh doanh.
2. Nên thuê công ty thiết kế riêng lẻ hay chọn nhà thầu trọn gói?
Đối với nhà ở dân dụng, bạn có thể tách riêng. Nhưng với nhà xưởng công nghiệp, mô hình Design & Build (D&B - Tổng thầu trọn gói) đang là sự lựa chọn số 1 của các nhà đầu tư sành sỏi. Lý do lớn nhất là để triệt tiêu rủi ro "đá bóng trách nhiệm" (ông thiết kế vẽ ra một đằng, ông thi công bảo không làm được hoặc làm sai bản vẽ). Với tổng thầu D&B, chỉ có một pháp nhân duy nhất chịu trách nhiệm giải trình với bạn từ nét vẽ đầu tiên cho đến khi nghiệm thu PCCC và bàn giao chìa khóa. Chưa kể, nếu giao thầu thi công, bạn thường sẽ được chiết khấu rất sâu hoặc miễn phí 100% chi phí thiết kế.
3. Tôi có mảnh đất diện tích tương đương, tôi có thể mua lại/xin lại bản vẽ nhà xưởng của người khác để xây cho tiết kiệm không?
Tuyệt đối KHÔNG. Đây là tư duy "tiết kiệm tiền lẻ, vứt đi tiền chẵn". Có 2 lý do bạn không bao giờ được dùng lại bản vẽ của người khác:
Chết vì địa chất: Miếng đất của bạn trông có vẻ giống đất của họ, nhưng túi bùn ngầm bên dưới lại khác nhau. Áp dụng chung một bản vẽ nền móng sẽ dẫn đến sụt lún, nứt gãy nhà xưởng chỉ sau một mùa mưa.
Chết vì công năng: Trọng lượng máy móc, luồng di chuyển của công nhân và kích thước xe nâng hàng của bạn không bao giờ giống doanh nghiệp kia. Việc "gọt chân cho vừa giày" sẽ bóp nghẹt năng suất vận hành của bạn mỗi ngày. Bản vẽ thiết kế phải được "may đo" độc bản cho chính dây chuyền sản xuất của bạn.
